FC-2002 规格
频率范围: 10 Hz – 3 GHz 重量: 250 g 尺寸: 100 mm 高 x 68 mm 宽 x 31 mm 长 阻抗: 50 Ohms 或1 Meg Ohm (BNC接头) 外壳: 黑色铝合金外壳 电源: 4 AA 600 mAH NiCd电池内含 充电器: 9 VDC, 300 mA 时基: < 1 PPM typ.室温
特性

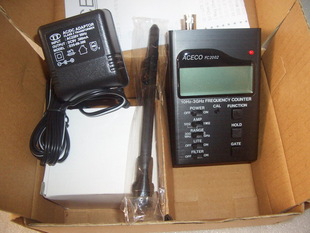

l 10位LCD显示。 l 50 Ohm输入阻抗,测试范围由 1 MHz到3 GHz。 l 1 Meg Ohm输入阻抗,测试范围由 10 Hz到50 MHz。 l 多种模式如频率,周期以及自动锁定。 l 滤波以避免显示噪声。 l 16段超感同步RF信号场强指示。 l 300 MHz直接高速计数,0.1 Hz高分辨率。 l 暂存按键。 l 内建一 LCD 背光及一蜂鸣器。 l 低耗电6小时NiCd电池。 l 低电压显示。 l 附伸缩天线(144 MHz / 460 MHz)及充电器。
操作
1. Power Switch 电源开关:电源开启将有2秒的LCD显示测试。 2. Amp Switch 放大器切换开关:输入放大器有 1 Meg 欧姆 ( 10 Hz-50 MHz )以及50欧姆( 1 MHz-3 GHz )两种选择. 3. Range Switch 频宽切换开关:当在50欧姆输入放大器时,频宽300 MHz档可测得1 MHz到300 MHz范围;而频宽3 GHz档则可测得10 MHz到3 GHz。 4. Lite Switch 背光开关。 5. Filter Switch 滤波开关。 6. Function Switch 功能按键:其可切换频率显示,周期显示以及自动锁定。 7. Hold Button 暂存按键:暂存并显示以方便读取。 8. Gate Button 取样时间选择按键:选择取样时间,而取样时间愈长则所测得频率之分辨率愈高且显示位数愈多。 9. Calibration 调整:FC2002提供10 PPM校正时基;调整口在" CAL "处之半固定式可调电容以调整计频器时基。该时基在出厂时都经过严密测试调整,所以如非必要及具备精确的已知信号频率,请不要随意调整。
注意事项 1. 电池使用 FC2002计频器之电源是采用可充电式NiCd电池,在电池充饱的情形下可使用数小时;充电时请使用所附之充电器,而其充电时间大约需 12-16 小时左右。为维持电池寿命,请偶而将电池耗尽后再充饱,将可以防止记忆效应以延长电池寿命。NiCd电池在一般正常情形下可以使用数年;但建议在使用一年以后,能够检视电池是否有漏液或腐蚀现象,如有发现时请立即更换电池以免造成无可挽回破坏。
2. 信号输入 输入信号千万不可超出容许强度! 当计频器装上天线时,可能出现一些不明频率显示,这是因为机子本身信号增益较大故会读到一些较弱的信号,一旦信号达到正常标准时则信号强度及频率会稳定显示。LED每闪一次表示一个取样周期,而其时间愈长则分辨率愈高。
3. 天线选择 伸缩天线是比较常用的天线,它能涵盖较多的频段如 HF, VHF及UHF。使用时请配合测试频率来调整天线长度,会得较好的频率响应,天线长度与测试频率是成反比。
4. 测试距离 由于周遭环境有来自四面八方的各种RF信号,造成计频器读取值不确定,其影响因素很多例如:发射功率,信号强度,天线匹配,阻隔物或不同受测位置都可能造成影响,以下是各信号源之实测大概距离。
信号源 距离(公尺) 无线电话 0.3 行动电话 3-20 民用无线电对讲机 2-8 VHF无线电对讲机 3-30 UHF无线电对讲机 3-30
输入灵敏度 放大器: 50 Ohm 阻抗: 50 Ohm VSWR less than 2:1 频宽: 1 MHz - 3 GHz 灵敏度: <0.8 mV @ 100 MHz <6 mV @ 300 MHz <7 mV @ 1 GHz <100 mV @ 2.4 GHz 最大输入: 15 dBm
|
