台湾世骏ACECO手持频率计FC3002频率计数器简介:
FC3002為最先進之掌上型無線頻率偵搜器,在保全監聽之應用尤為優越,其能立即鎖定頻率並自動調諧FC5002測試接收器,ICOM CI-V或AOR全頻道接收機;本身設計具有輕巧及操作容易等特性。
規格
頻率範圍: 1 MHz – 3 GHz
重量: 250 g
尺寸: 100 mm高x 68 mm寬x 31 mm長
阻抗: 50 Ohms或1 Meg Ohm (BNC接頭)
外殼: 黑色鋁合金外殼
電源: 4 AA 600 mAH NiCd電池內含
充電器: 9 VDC, 300 mA
時基: < 1 PPM typ.室溫
特性
l 立即鎖定頻率並自動調諧ICOM CI-V或AOR全頻道接收機。
l 濾波以避免顯示雜訊。
l 10位LCD顯示。
l 16段超感同步RF信號偵測器。
l 300 MHz直接高速計數,0.1 Hz高解析度。
l 多種模式如頻率,週期以及自動鎖定。
l 內建一LCD背光及一蜂鳴器。
l 暫存按鍵。
l 低耗電6小時NiCd電池.
l 低電壓顯示。

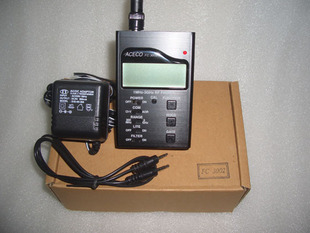

l 附伸縮天線(144MHz/460MHz),充電器以及介面連接線。
操作
1. Power Switch電源開關:電源開啟將有2秒的LCD顯示測試。
2. Com Switch介面切換開關:選擇全頻道接收機為ICOM CI-V或AOR。
3. Range Switch頻寬切換開關:當在50歐姆輸入放大器時,頻寬300 MHz檔可測得1 MHz到300 MHz範圍;而頻寬3 GHz檔則可測得10 MHz到3 GHz。
4. Lite Switch背光開關。
5. Filter Switch濾波開關。
6. Function Switch功能按鍵:其可切換頻率顯示,週期顯示以及自動鎖定。
7. Hold Button暫存按鍵:暫存並顯示以方便讀取。
8. Gate Button取樣時間選擇按鍵:選擇取樣時間,而取樣時間愈長則所測得頻率之解析度愈高且顯示位數愈多。
9. Calibration調整:FC3002提供10 PPM校正時基;調整口在" CAL "處之半固定式可調電容以調整計頻器時基。該時基在出廠時都經過嚴密測試調整,所以如非必要及具備精確的已知信號頻率,請不要隨意調整。
|
